Cтабилизатор напряжения 210-230V своими руками.



     Силовые трансформаторы старых ламповых телевизоров  типа ТС-180, ТС- 200, ТС-270, ТС-З 10 (цифры указывает на  мощность в ваттах),могут быть использованы, для самодельного стабилизатора напряжения.

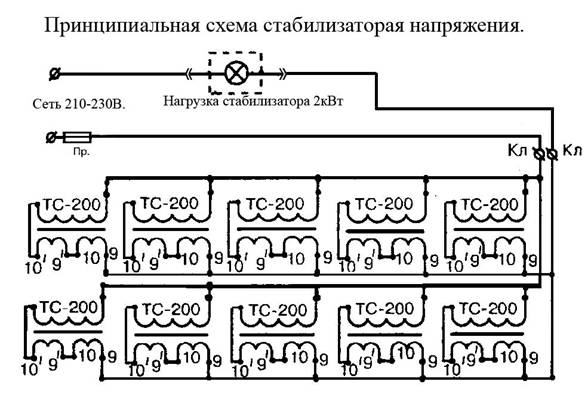

Аккуратно выпаиваем и снимаем силовые трансформаторы. Соединяем первичные обмотки с обмотками накаливания последовательно, чтобы накальные обмотки были подключены в противоположную сторону относительно сетевой обмотки (см. схему).

На таких трансформаторах все выводы обмоток промаркированы (см. таблицу). Соединенные трансформаторы следует заключить в ящик, а выводы подключить к наружным клеммам.

Увеличивая количество силовых трансформаторов, можно наращивать мощность стабилизатора. Соответственно номиналам применяемых трансформаторов.
